コンプレッサー側に冷凍式エアードライヤーを設置しているが、末端よりドレンが発生してお困りの方。
もっと露点温度を下げたい方。
圧縮空気を供給するだけで、露点温度-17~-65℃の超乾燥した圧縮空気が得られます。

■■■ 用途 ■■■

  • 空圧機器、塗装
  • 医療機器、オゾン発生機
  • 精密測定機器、半導体製造装置
  • 放電、レーザー加工機、エアーベアリング
  • 包装機械、繊維機械、製紙機械
  • 科学分析装置
  • 食品加工、製薬、歯科
  • 医療、各種ハイテク機器



  • ■■■ 特長 ■■■
    膜式ドライヤーには他のドライヤーと比較するとこんな特徴があります。
    項 目冷凍式エアードライヤー乾燥剤式(吸着式)エアードライヤー膜式エアードライヤー特  徴
    大気圧露点温度-17℃-17~-22℃-17~-65℃幅広い除湿域、超乾燥
    フロンガスアリナシナシ地球環境に優しい
    メンテナンスアリアリナシ省力化
    消費電力アリアリナシ省エネ
    ドレン処理アリナシナシドレン排出なし、省力、省エネ
    パージナシアリアリ圧縮空気をパージしますので非省エネ
    厳しい環境下不適応不適応適応粉塵が多い区域OK・屋外OK・防爆区域OK
    スペース配管途中に組み込むだけでOK
    高温度不適応適応適応供給空気温度65℃までOK
    圧 力1MPa以下1MPa以下2.1MPa以下使用圧力範囲0.2~2.1MPa(膜式エアードライヤー本体)


    ■■■ 原理 ■■■
    中空糸膜フィルターの内側に圧縮空気が通ると、水蒸気が膜の外に排出され、
    出口側には乾燥した空気が得れます。
    <<イメージ図>> 膜式イメージ
    あくまでも基準定格の条件の場合です(詳細は仕様をご確認下さい)
    一つでも条件が変わりますと数値が変わってきます。
    性能表で確認して頂くか当店にご相談下さい。


    ■■■ 取付例 ■■■
    取付例

    ■■■ 膜式エアードライヤー露点性能 ■■■ 膜式性能
    出口空気露点は、条件により変わります。上記グラフは目安としてご使用ください。
    他条件につきましては、お気軽に当店までお問い合わせください。


    ■■■ 膜式エアドライヤー本体仕様 ■■■ 膜式ドライヤー本体仕様

    (注1):取付位置によりパージ排出口が上下垂直になるようにして下さい。
    (注2):入口側にプレフィルター、ミストフィルターを装着してください。

    型式 寸法 ( mm ) 入口・出口
    口径
    質量
    ( kg )
    使用圧力範囲
    ( MPa )
    入気温度範囲
    ( ℃ )
    処理流体 材質
    (A) φB φD
    MD20-4 6854242455 Rc1/2 0.9 0.2~2.1 1.5~60 圧縮空気 ■ドライヤー本体
    ・胴  体:ABS樹脂
    ・キャップ:アルミニウム
    ■入口・出口継手:
           ステンレス
    MD30-4 4378928100 2.3
    MD40-6 73689323100 Rc3/43
    MD50-6 1,10189688100 4
    MD60-8 1,113114663125 Rc 16.5


    ■■■ 膜式エアードライヤーフィルターセット ■■■
    型式 MD20SM-4 MD30SM-4 MD40SM-6 MD50SM-6 MD60SM-8
    使用流体 圧縮空気




    スーパー
    プレフィルター
    S013DF-4 S020DM-6 S056DM-8
    ミクロミスト
    フィルター
    M013DF-4M020DM-6M056DM-8
    ドライヤー MD20-4MD30-4MD40-6MD50-6MD60-8
    使


    入口空気圧力 (MPa) 0.2~1.5
    入口空気温度 (℃) 1.5~60 (但し、凍結しないこと)
    使用周囲温度 (℃) 1.5~60 (但し、凍結しないこと)
    基準定格 出口空気露点 (℃) 大気圧下 -25℃ (圧力下 0.5℃)
    入口空気流量 (L/min) 1082204477531,313
    出口空気流量 (L/min) 851873806401,088
    パージ空気流量 (L/min) 233367113225
    パージ率 (%) 1511
    入口空気圧力 (MPa) 0.7
    入口空気温度 (℃) 25
    入口空気飽和温度 (℃) 25
    周囲温度(℃) 25



    A(mm) 212557663
    B(mm) 88125
    C(mm) 2032
    φD 54.9100125
    E(mm) 210280415
    (F)(mm) 8015538651,2301,266.5
    (G)(mm) 9657171,0491,4141,506
    (H)(mm) 140173
    入口口径 G1/2G3/4G 1
    出口口径 Rc1/2Rc3/4Rc 1
    質量 (kg) 3.54.67.68.615.6


    膜式セット
    膜式ドライヤーの機能は除湿・乾燥のみなので、
    ゴミや油などの除去はフィルターが必要です。


    s似顔絵

    ■冷凍式ドライヤーを設置していても、末端からドレンが発生してお困りの方
    ■低露点を必要としている方
    ■部分的に乾燥したエアーを供給したい方
    そんな方に、この膜式エアドライヤーがオススメです。

    膜式ドライヤーは、除湿水分をパージエアーを使用して
    外部へ気化蒸発させています。
    そのため、元々のコンプレッサ能力からは吐出空気量が減ってしまうことや、
    空気消費量が使用可能な空気量を超える場合、
    圧力低下による機器の動作不良が起こる可能性があるので注意が必要です。

    しかしこの膜式ドライヤーは、ドレン排出がない上に非電力のため、
    省エネ性が高いことがメリットです!

    *フィルターセットは、ゴミや油分を取り除くフィルターもセットになっています。エアーの用途・設置環境で必要な場合はこのセットをご検討下さい。

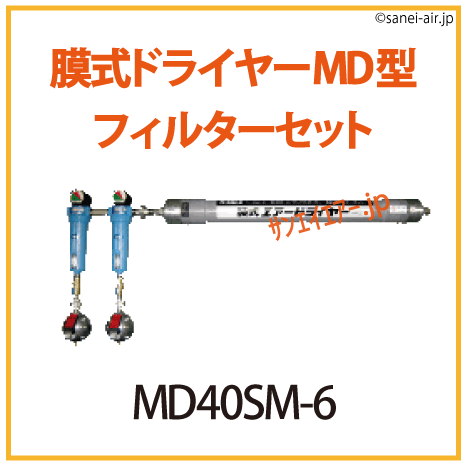

    MD40SM-6|フクハラ・膜式エアードライヤーMD型・フィルターセット

    価格: ¥447,700 (税込 ¥492,470)
    数量: セット
    在庫: 在庫あり

    返品について

    コンプレッサーの継手、選定いたします。

    送料・支払条件 「FAX注文書」もあります。 FAX送信後、弊社から「FAX注文確認書」・「銀行振込先」を返信させて頂きます。
    (お支払方法は、銀行振込又は代金引換になります)
