RAX4J-SE-A1・オリオン機械・冷凍式エアードライヤー・高温入気タイプ
*型番がRAX4F1-SE→RAX4J-SE-A1に変更になりました。

【38%OFF】圧縮空気の除湿に。エアー機器の故障を防ぐために!
■空冷式 ■処理空気量(50/60Hz):0.47/0.53 m3/min ■入口空気温度 5~80 ℃ ■周囲温度 2~45℃ ■単相100V

社長イラスト

コンプレッサー・圧縮空気の専門店「サンエイエアー.jp」だから、ご購入前も後もサポートできます!!

1)選定もお任せ下さい!(ご希望のお客様には、継手やホースも選定致します)
2)コンプレッサーは送料無料!
3)ご希望のお客様、最短納期で手配致します!
4)当店から毎月のメールカウンセリング(メルマガ配信)!
5)お困り時もサポート致します!
⇒ご購入頂いたお客様には、設置や試運転、トラブルなどお困り時もサポートします!!


■■■ 用途 ■■■

周囲温度45℃でも運転可能です

・圧縮空気の除湿に。エアー機器の故障を防ぐために!
・夏場でも周囲温度45℃でも運転可能です。
・冬は圧縮空気中の水分が凍ってエアー回路をふさいだり、シリンダーを固着させたりする恐れがあります。トラブル防止対策にぜひ。
・食品工場、板金・塗装工場など、あらゆる工場、研究所に。

・高入気温度対応は、レシプロコンプレッサーをお使いの方、狭い場所でお使いの方(換気がうまく回っていない方)に適しています。



■対応コンプレッサー:3~5馬力(2.2~3.7kw)

社長イラスト 酪農の牛乳の冷却装置から始まったオリオン(ORION)機械。現在は産業機器のウエイトが高いメーカーで、エアードライヤ、チラーなども得意分野です。
また、オリオンはエアードライヤー(冷凍式)、国内トップシェア!
オリオン独自の培った技術で、腐食に強く、圧損・目詰まりが少ない熱交換器が特徴です。業界に先駆けてステンレスシェル対応でもあります。

*弊社ではフロン回収も行っております。ご購入して頂いたお客様で、必要でなくなったドライヤーは引取り致します(フロン回収費用など含めた価格にて)。疑問点などございましたらお問合せ下さい。
*ご購入後の修理依頼は当店で承ります。当店には、オリオン機械で研修を受けたサービス員がいます。修理が必要な場合(有償)は当社まで送って下さい。修理いたします。また、全国各地に営業所・サービス拠点がありますので、メンテナンスも安心です。


■■■ 特徴 ■■■

■オリオンのエアードライヤ(冷凍式):国内トップシェア!!
■腐食性に強い!オリオン独自の技術・実績!
オリオンエアードライヤ・熱交換器
腐食でドライヤーの寿命は短くなる可能性があります。


■目詰まりが少なく、低圧損のクロスウェーブフィン
クロスウェーブフィン
・水滴・油滴を高効率で分離することで冷媒量を低減し、より環境に配慮。
■ステンレスシェル熱交換器です。
・オイルフリーコンプレッサエアーに対応しています!
・高耐食性なので、熱交換器からの発塵を防止します!
・クリーンエアーと圧縮空気のオイルフリー時代にマッチした、ステンレスシェルの熱交換器を採用しています。

■第二種圧力容器対象外
本製品は第二種圧力容器の対象外ですので、証明手続き等は不要です。

■吸込フィルタを標準装備しています。
(RAX3F1-SE~55F-SE) 凝縮器の吸込口にフィルタを標準装備し、メンテナンスがし易くなりました。

社長イラスト こちらのSEがついた「高入気温対応」タイプは、レシプロコンプレッサーと組み合わせるといいです。それは、レシプロタイプは、吐出空気の温度が高い場合が多いからです。特に狭い場所でエアーコンプレッサー、エアードライヤーをお使いの方(換気がうまくいっていない方)、連続して使用している為、負荷が高くなっている方は気を付けて下さい。 こちらのタイプは、アフタークーラーが付いているので、より効果的です。


※現在ご使用のコンプレッサーの馬力(KW)を確認下さい。
ドライヤーを選定する際の目安になります。
余裕を持った選定をお勧めいたします。
対応コンプレッサー:3~5馬力(2.2~3.7kw)

■■■ エアードライヤの選定 ■■■

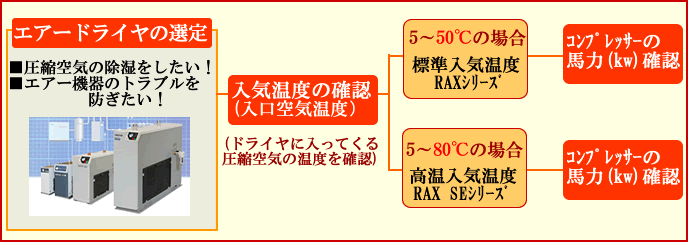

エアードライヤーの選定

エアードライヤを選定する時は、ピークの夏場を想定して下さい。

エアードライヤーを選定する際に気をつけたい点は、ピークの夏場を想定して欲しい事です。
エアードライヤーが活躍する時期は夏(5月から9月)と冬です。
特に夏は、ドライヤが停止しませんか?その原因は、入気温度を把握せず、ドライヤを選定している場合が結構多いです。入気温度とは、ドライヤに入ってくる圧縮空気の温度の事。 入気温度が50℃よりも高い状態で、標準入気タイプ(RAXタイプ)を使用すると、高圧カットが働いて、ドライヤが停止してしまいます。そして末端に水(ドレン)が出ます。それでエアー機器等のトラブルにつながります。
入気温度が高い場合は、高入気温度タイプ(RAX SEタイプ)を選んで下さい。
また、対応したコンプレッサーよりも小さな能力のドライヤは選定しないで下さい。逆に1サイズ大きい能力のタイプを選定するのはOKです。

スクリューコンプレッサ?それともレシプロコンプレッサ?

スクリューコンプレッサーをお使いの場合は、コンプレッサー内にアフタークーラーが付いている為、入気温度が比較的低いです。ただし、夏場の周囲温度が高いと冷えにくい事がありますので、余裕を見るなら、高入気温度タイプ(RAX SEタイプ)をお使い頂くと良いです。

レシプロコンプレッサーの場合は、アフタークーラーが付いていません。ですので、高入気温度タイプ(RAX SEタイプ)をおススメします。

エアードライヤの設置ポイント

エアードライヤーを設置する場合、周囲温度が高くない場所に置いて下さい。仕様では標準入気タイプ(RAXタイプ)高入気温度タイプ(RAX SEタイプ)どちらも、2~40℃までとなっていますが、なるべく涼しく、風通しの良い場所が良いです。
それは、空冷式のエアードライヤーは、周囲の空気で熱交換器を冷やすからです。その為、周囲温度が高いと、入気温度と同じで、 ドライヤが停止するなどのトラブルが起きます。
お客様の中には、設置場所がなくて、ボイラー等の近くにコンプレッサーやエアードライヤーを設置している方もいらっしゃいます。この場合は、周囲温度が高くなりやすく、ボイラーの粉塵(ボイラーの種類にもよります)なども影響してドライヤが停止しやすくなります。



「RAX4J-SE-A1」の仕様

型式 RAX4J-SE-A1
処理空気量(50/60Hz) m3/min 0.47/0.53
出口空気圧力下露点 10
使用流体   圧縮空気
入口空気温度

5~8

周囲温度 2~45(*1)
使用圧力(ゲージ圧力) MPa 0.2~0.98
外形寸法(H×D×W) mm 高さ510×奥行600×幅240
空気出入口接続口径   3/4B・20A(オスネジ)
質量 kg 26
配管ピッチ mm 335
電源電圧(50/60Hz) 単相100V/100・110
冷媒 R134a





※1 電源電圧±5%の場合。電源電圧±10%では、2~40℃となります。
※処理空気条件は、入口空気圧力(ゲージ圧力):0.69MPa、入口空気温度、35℃、周囲温度:32℃
※処理空気量は空気圧縮機の吸込み状態に換算した値です。(大気圧・32℃・75%RH)



オリオン(ORION)エアードライヤRAX4F1-SE(高入気温度対応)

空気圧機器を総合的に扱う商社が当地に無かった。」

RAX4J-SE-A1・オリオン機械・冷凍式エアードライヤー・高温入気タイプ20141015・お客様の声・RAX4J-SE-A1

冷凍式エアードライヤ・RAX4J-SE-A1 , ラインフィルター・LSF150B , オイルミストフィルターMSF150B , エアータンク•SAT60C-100

【ご購入頂く以前は、どのような事で悩んでいましたか?】
空気圧機器を総合的に扱う商社が当地に無かった。

【何がきっかけで、この製品の事を知りましたか?】
webで検索して。

【今回の商品を知って、すぐに購入しようと思いましたか? しなかったとしたら何故ですか?】
web上の価格、扱い品を総合して購入を決めた。

【当店でお買い求め頂いた決め手は何でしたか?】
Q3の問いと同じ。

【実際に使ってみていかがでしたか?】
新システムに必要な機器で実際に使用するのは年末よりの予定。メーカー品であるので問題は無いと考えている。

【その他、当店の感想や商品で分からない事等、ご自由にお書き下さい】
配管系資材の価格がもう少し安価なれば購入額も増したと思う。

【当店より】

アンケートにご協力頂きまして大変ありがとうございます。来年から新システム稼働との事、楽しみですね。価格に関しては、今後検討したいと思います。お使い頂く中で、分からない点などございましたら、お問合せください。よろしくお願い致します。


購入者の業種:溶射業(広島県)

2014年10月15日 ▲top



冷凍式エアードライヤ導入 冷凍式エアードライヤRAX8G-SE 冷凍式エアードライヤRAx6F1 ドライヤ導入事例RAX8G-SE
ドライヤ導入事例 ドライヤ導入事例 ドライヤ導入 RAX4J-SE・オリオン機械・冷凍式エアードライヤー・高温入気タイプ RAX4J-SE・オリオン機械・冷凍式エアードライヤー・高温入気タイプ RAX4J-SE・オリオン機械・冷凍式エアードライヤー・高温入気タイプ
RAX4J・オリオン・導入写真



安心サポート3特典:コンプレッサー・圧縮空気の専門店「サンエイエアー.jp」だから、ご購入前も後もサポートできます!!
ご購入後の修理依頼は当店で承ります!当店にはオリオン機械で研修を受けたサービス員がいます!

ドレン・エアードライヤー注意点
「ドレン&エアードライヤー注意点」を一覧表示しました。ご参考下さい。

【送料無料】RAX4J-SE-A1|オリオン機械・冷凍式エアードライヤー(高入気温度・空冷式・単相100V)

標準希望価格: ¥236,520(税込)
価格: ¥134,816 (本体 ¥124,830、税 ¥9,986)
