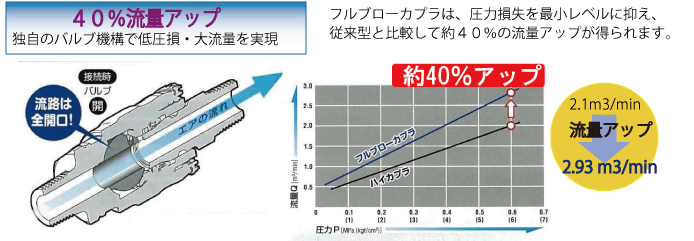

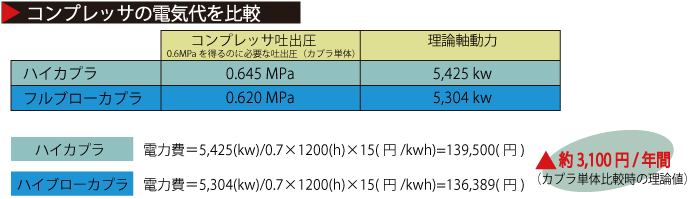

■■■ 流量・省エネアップの効果 ■■■
■■■ フルブローカプラ６大特長 ■■■
ハイカプラと比べて流量が狭くなりません。バルブが全面開口となるため、低圧損・大流量を実現します。
カプラに接続する時、残圧を排気してスムーズに着脱できます。不快音や反動を解消。
プラグとの接続はスリーブ操作が不要のワンタッチ式。
接続後の不意の着脱を防止するスリーブロック機能を内蔵。
重さ（質量）は従来型カプラに比べて３０〜４５％軽量化。
接続状態のままでバルブの開閉が手元で操作できます。
■■■ フルブローカプラの操作方法 ■■■
１、バルブを開
プラグとの接続後にスリーブ（B)を操作して内蔵バルブを開き、障害物の流路を確保できます。
2、スリーブをロック
スリーブ（A)を回してスリーブ（B)をロックします。ロックを解除しない限りプラグとの分離ができなくなります。
3、残圧をパージ
プラブとの分離時は、ロックを解除しスリーブ（B)を元の位置に戻せば内蔵バルブが閉じて残圧をパージします。
仕様
| 適用流体 | 空気 |
| 本体材質 | アルミニウム合金 |
| 最高使用圧力 | 1.5MPa{15kgf/cm2} |
| 耐圧力 | 2.0MPa{20kgf/cm2} |
| シール材質（使用温度範囲） | ニトリルゴム（-5℃〜＋60℃） |
| 流体の流れ | ソケット側からプラグ側 |
| 真空用途適合性 | 単体時および接続時ともに不可 |
| 互換性カプラ | ハイカプラシリーズ及び ナットカプラ シリーズの各種プラグ (一部の樹脂製プラグは互換性がありません) |
| 型式 | 相手側ホースサイズ | 質量 | L | H | T | φB |
| FBH-110SN | φ11×φ16 | 86 g | (71) mm | 六角26 | 六角24 | 10 |
