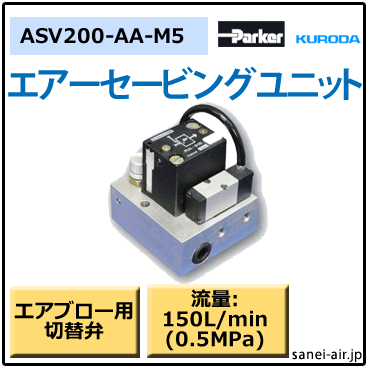

ASV200メイン

こんな方におすすめ!

特徴

小型のワークのエアブロー工程に
パーツフィーダーでは、チョコ停の防止にも

エアセービングユニットは、エアブローの使用量を約50%削減可能な画期的はエアブロー用切換弁です。
また、ASV200-AA-M5は流量が小さいので、ノズル一つに一台が理想です。
1回にブローする時間は、5秒以上の工程だと即省エネ効果が出ます。

電源が不要です

電源が不要で小型です。
パルス間隔の調整も可能です。

導入事例

1鋳造部品 加工洗浄後の水きりエアブロー
電気工事不要、既設設備に簡単に導入できる

鋳造部品の切削加工後、洗浄により切粉を除去する。
付着した洗浄後を除去するためにエアブローを行う。


水きりエアブロー
水きりエアブロー2

洗浄液の持ち出しは、次の設備を汚し加工品質が保てなくなる。そのため、洗浄液の除去が必要となる。

削減率は40%、年間削減効果は257,000円/年となります。(参考値エア単価1.7円/m3
投資回収:約9ヶ月

2樹脂部品 表面研磨工程 粉塵除去
配管工事のみ、低コストでの設置ができることがメリット

ブラスト研磨によって発生した樹脂粉塵をエアブローにより除去する。


粉塵除去
粉塵除去2

削減率は42%、年間削減効果は365,000円/年となります。(参考値エア単価2.4円/m3
投資回収:約7ヶ月

3搬送工程 水きりエアブロー
エア消費量は削減したいが、設備投資金額は抑えたい

洗浄後の部品を搬送中に水きりエアブローをする。また、設備稼働中は常時エアブローをしている。
そのため、このパルスブローを導入しエア消費量を削減したいが、設備投資金額は抑えたい。


搬送水きりエアブロー
搬送水きりエアブロー2

削減率は45%、年間削減効果は926,937円/年となります。(参考値エア単価2.4円/m3
投資回収:約3.8ヶ月

3パワトレ部品
さび止め塗装前の部品洗浄、水きりブローのパルス化

パワートレイン部品さび止め塗装前の洗浄工程。完全に水分除去を行うためにエアブローを行う。


パワトレ部品

削減率は20%、年間削減効果は337,914円/年となります。(参考値エア単価2.4円/m3
投資回収:約3.5ヶ月

エアセービングユニットとは

エアブローによるエア消費量50%削減
エアブローによるエア消費量50%削減

工場内で使用されるエアの約50%を占めると言われているエアブロー。
エアセービングユニットは、この大きな使用量を約50%削減可能な画期的エアブロー用切換弁です。

導入メリット
■工場エア消費の大幅削減・最大50%
■パルスブローによりブロー効果がアップ
■コンプレッサ電力の削減による節電対策
■CO2排出の削減
■ランニングコストの削減

導入効果例(ASC500:100台使用、8時間 20日稼動の場合)
■電力量:53,600kW/月 ⇒ 26,800kW/月
■CO2排出量:17t ⇒ 8.5t
■コスト:800,000円/月 ⇒ 400,000円/月
年間約480万円のコスト削減!

連続エアブローに比べ、エア消費量を削減できる切換弁

エアセービングユニットは外部からのコントロールなしでパルスエアブローを発生させる切換弁です。
パルスエアブローは切換弁のONとOFFを繰り返し行い、エアを発振することで、OFFの間はエアを消費しないため、従来の連続エアブローに比べ、エア消費量を削減することができる画期的なユニットです。

パルスブローのイメージ
エアブロー効果も向上します

パルスエアブローは連続エアブローに比べ、対象となるワークにエアが繰り返し衝突するため、エアブロー効果の向上が期待できます。

エアブロー効果向上
電源不要・エア配管のみで設置が簡単
■導入が簡単ですぐに効果を発揮

●エアブロー用電磁弁をお使いの場合 ASV200、ASV2000~
エアブロー用に切換電磁弁を使用している場合、追加工事・プログラム変更が不要なので、既存の電磁弁をエアセービングユニットに交換するだけで、すぐに効果を発揮します。

エアブロー用電磁弁をお使いの場合

●エアブロー用手動切換弁をお使いの場合 ASC500、ASO500~
ASVシリーズは電源不要のオールエアタイプのため電気配線工事も不要で、配管工事のみで、すぐに効果を発揮します。

エアブロー用手動切換弁をお使いの場合

スタッフより一言

選定については、エアブローしている箇所での使用空気量をご確認下さい。
使用空気量が分からない場合は、エア吹き出し口の口径(mm)とエア圧力(MPa)を確認していただければ選定可能です。
また、デモ機も貸出可能です。お気軽にお問い合わせ下さい。

仕様

形式 ASV200-AA-M5
操作方式 空気圧操作 内部パイロット形
使用流体 空気(無給油)
流量(at0.5MPa) 150L/min(ANR)
周囲温度 -5~50℃ (注)
使用圧力範囲 0.3~0.7MPa
外部パイロット供給圧力
ブロー方式 パルス
出力ポートサイズ M5
使用グリース 食品用グリース
定格電圧 電源不要
消費電力
絶縁種別
許容電圧変動
配線方法
外観寸法 72.5×49×70mm

※(注)5℃以下で使用する場合は、結露や凍結を防止するため、供給空気としてエアドライヤを通したドライエアをご使用下さい。
